1953 della boccolo avviamento, dadi cer- sportello carburatore, e precisa-
mente in alto fra i due tamponcini
chi e ruote compresa tutta la bullo-
neria esterna. di riscontro in gomma.
Fosfatizzazione: ammortizzatore po- Il prefisso e il numero di motore
steriore, molla sospensione poste- sono situati sulla fusione del carter,
riore e staffa compresa bulloneria. sopra il prigioniero di fissaggio
motore. motore alla traversa.
Il prefisso e numero del telaio sono
visibili sul telaio, nel vano dello

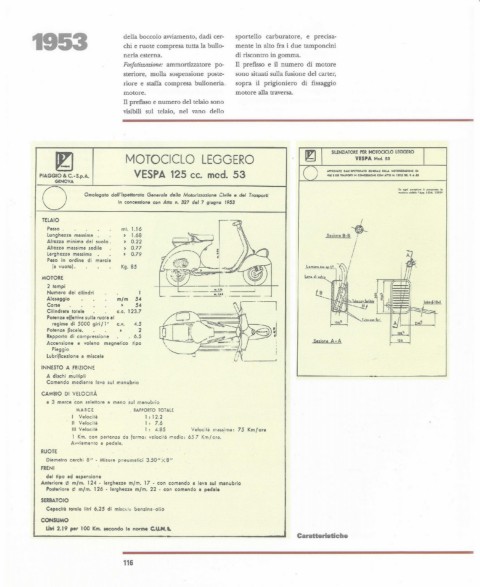

SILENZIATORE PER MOTOCICLO LEGGERO
MOTOCICLO LEGGERO VESPA Mod. 53
VESPA 125 cc. modo 53 o APPROVATO DAU.'LSI'ETTORATO GEN!U!.E OEUA MOTOliZZAZIOi'<E O·
PIAGGIO & C.-S.p.A. VILE E D~I TRASPORTI IN CONCESSIONE CON ATTO N.. 121'iS DEL 1'·6·5l
o Omologato dali' Ispettorato Generale della Motoriuazione Civile 8 . dei T (asporti Su ogni ... mpl.,. , p!.Oftzgnolo In
GENOVA
monior •• !sibil. ~API'-I.G.M. 12",'S~
in concessione con Atto n . .;327 del 7 giugno 1953

TElAIO
Passo m!. 1.16 Sezione B· B ~
lunghezza massima 1.68
Altezza minima dal suolo . > 0.22
Altezza massima sedile > 0.77
Larghezza massima > 0.79
Peso, in ordine di marcia
(a vuolo) . Kg. 85
MOTORE
2 lempi
Numero dei cilindri
Alesaggio mlm 54
Corsa 54
Cilindrata tolale c.c. 123.7
Potenza effettiva sulla ruota al
regime di 5000 giri Il' c.v. 4.5
Potenza fiscale. 2
Rapporto di compressione 6.5
Sezione A - A 124
Accensione a volano magnetico tipo
Pi.ggio
Lubrificazione a miscela
INNESTO A ~RI ZION E
A dischi rr:ullip li
Comando mediante leva sul ma~ubrio
CAMBIO .01 VElOCITÀ
" 3 marce 'con selettore a mano sul manubrio
MARCE RAPPORTO TOTALE
Velocità 1 , 12.2
Il Velocità 1, 7.6
III Velocità 1, 4.85 Velocità massima : 75 Km l ora
l Km. con partenza da fermo: veloc ità media: 65 7 Km lora.
Avviamento o!!I pedale.
RUOTE
Diametro cerchi 8" . M isura pneumatici 3.50 X 8"
11
FRENI
del tipo eq espansione
Anteriore i2l m/m. 124 . larghezza m/ m. 17 . con com.ndo • levo sul manubrio
Posteriore i2l m/m. 126 . larghezza m/m. 22 . con com.ndo • ped.le
SERBATOIO
Capacità totale litri 6,25 di miseldò benzina · olio
CONSUMO
Litri 2.19 per 100 Km. secondo le norme c.u.N. L
