1954

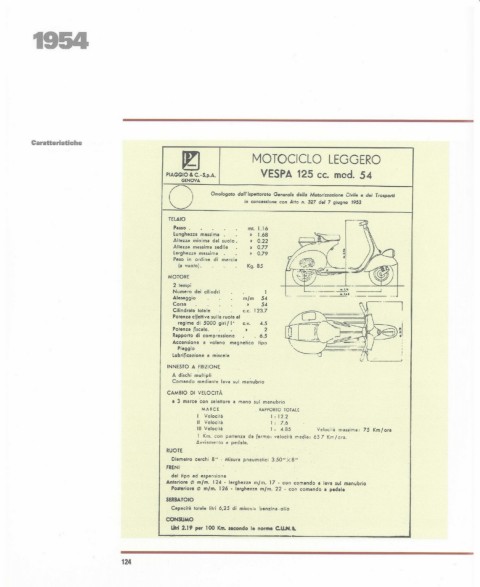

Caratteristiche
MOTOCICLO LEGGERO

PIAGGIO & C. -S.p.A. VESPA 125 cc. modo 54
o Omologato doli' Ispettorato Generale della Motorizzazjone Civile 8 . dei Trasporti
GENOVA
in concessione con Atto n. 327 del 7 giugno 1953

TELAIO
P,esso mt. 1.16
Lunghezza massima 1.68
Altezza minima dal suolo. > 0.22
Altezza massima sedile > 0.7.7
larghezza massima > 0.79
Peso in ordine di mercia
(a vuoto). Kg. 85
MOTORE
2 tempi
N umero dei cilindri
Alesaggio m/m 54
Corsa 54
Cilindrl!lta totale c.c. 123.7
Potenza effettiva sulla ruota al
regime di 5000 giri fl' c.v. 4.5
Potenza nscale. 2 ~I
Rapporto di compressione 6.5
Accensione a volano magnetico tipo
Piaggio
Lubriflcazione a miscela
INNESTO A ~RIZIONE
A dischi multipli
Comando medillnte leva sul ma~ubrio
CAMBIO DI VELOCITÀ
" 3 marce 'con seleUore a mano sul manubrio
MARCE RAPPORTO TOTALE
Velocità I , 12.2
Il Velocità l , 7.6
III Velocità l, 4.85 Veloci tà massima: 75 Km lora
1 Km. con parlenza da fermo: velocità media : 65 7 Km IDra.
Avviamento l!I pedale.
RUOTE
Diametro cerchi 8" . Misura pneumatici 3.50" X 8"
FRENI
del tipo eq espansione
Anteriore i2l m/m. 124 - larghezza m/m. 17 - con comando a leva sul manubrio
Posteriore i2l m/m. 126 - larghezza m/m. 22 - con comando a pedale
SERBATOIO
Capacità totale litri 6,25 di miscelo benzina· ono
CONSUMO
LItri 2.19 per 100 Km. secondo le norme c.1J.N. L

124
