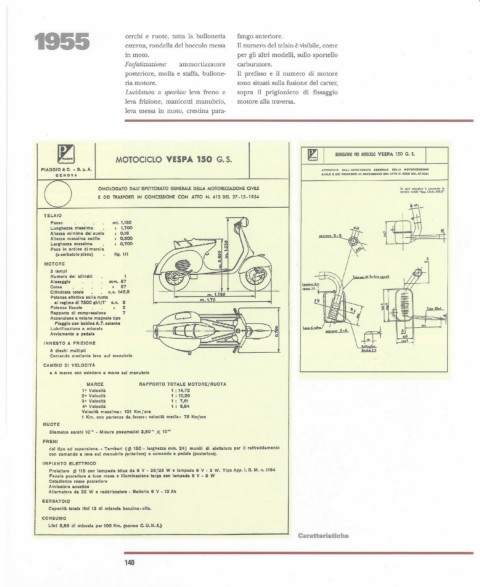

~lENllllORE PER MOTOCIClO VESPA 150 G. S.
MOTOCICLO VESPA 150 G. S.
PIAGGIO " c. ' s. p. A. APPROVATO OALL' ISPETTORATO CENERALE OELLA MOTORIZZAZIONE
o OMOLOGATO DALL'lSPEnORATO GENERALE DEllA MOTORIZZAZIONE CIVILE Su OlInl . umpl., •• pUn%On Ol O In
CIVILE E OEI TR ... SPORTI IN CONCESSIONE CON "'TTO N. 530/5 CIEL 27.12.54
GE N O V A
m. nl". ~blbn. -App. LG.M. 530{S"
E DEI TRASPORn IN CONCESSIONE CON Ano N. 41 3 DEL 27,12,·1 954
TELA IO
Passo mt. 1,180
Lunghezza massima , 1,700
Altezza minima dal liuolo , 0.16
Altezza massima sedi le , 0.800
Larghezza massima , 0 ,700
Peso In ordine di marcia
(a serbatoio pieno) Kg. 111
M OTORE
2 tempi
Numero dei cilindri
Alesaggio mm.57
Corsa 57
Cilindrata totale c.c. 145,6
Potenza effettiva sulla ruota
al regime di 7500 giri/1 ' c.v. 8
Potenza -fiscale 3
Rapporto di compressione 7
Accensione a volano magnete tipo
Piaggio con bobina A.T. esterna
Lubrificazione a miscela
Avviamento a pedale
I N N ESTO A FRIZION E
A dischi multipli
Comando mediante leva sul manubrio
CAMBIO DI V ELOCITÀ
a 4 marce con selettore a mano sul manubrio
MARCE RAPPORTO TOTALE MOTORE/RUOTA
ta Velocità l : 14,72
2& Velocità l: 10,28
3& Velocità l: 7,61
4& Velocità l : 5,84
Velocità massima: 10 1 Km/ora
1 Km. con partenza da fermo : velocità media : 79 Km/ora
RUOTE
Diametro cerchi 10 Il _ Misura pneumatici 3.50 " X 10 IO
FRENI
dal tipo ad espansione. _ Tamburi ( ~ . 150 - larghezza mm. 24) muniti di alettatura per Il raffreddamento
con comando a 'eva sul manubrio (anteriore) e comando a pedal. (posteriore).
IM PIANTO ELETTRICO
Proiettore 0 115 con lampada bilux da 6 V - 25/25 W e lampada 6 V - 3 W. Tipo App. I. G. M. n. 1194
Fanale posteriore a luce rossa Et illuminazione targa con lampada 6 V - 6 W
Catadiottro rosso posteriore
Avvisatore acustico
Alternatore da 32 W e raddrlzzatore - Batterla 6 V .. 12 Ah
SERBATOIO
Capac lt~ totale litri 12 di miscela b.n~lna .. ollo.
CO NSUMO
Litri 2,86 di ml5cola por 100 Km. (norm. Co U,N,A.,
Caratteristiche
