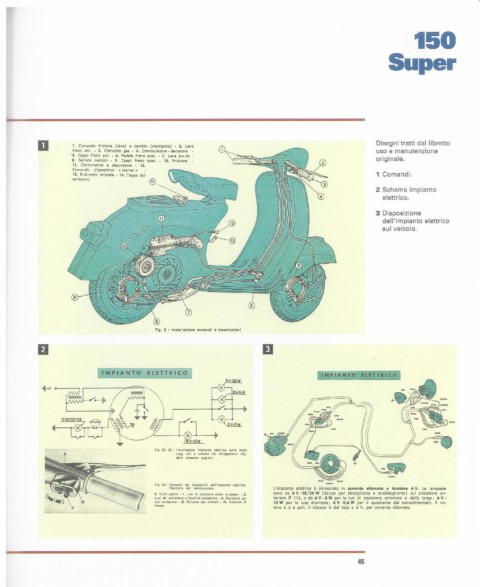

Page 45 - Vespa Tecnica Nr 3

150

Super

D t. Comando frizione (leva) e cambio (manopola) - 2. Leva Disegni tratti dal libretto
freno ant. - 3. Comando gas - 4. Commutatore - deviatore _
'S. Ceppi freno ant. - 6. Pedale freno posto - 7. Leva aw.to _ uso e manutenzione
8. Settore cambio - 9. Ceppi freno posto - 10. Frizione _ originale.
11. Carburatore e depuratore - 12.
Comando dispositivo «starter»
13. Rubinetto miscela - 14. Tappo del 1 Comandi.
serbatoio.
2 Schema impianto
elettrico.
3 Disposizione
dell'impianto elettrico
sul veicolo.

Fig. 2 - Installazione comandi e trasmissioni
D 11

J,.M~IANTO ELETTRICO
IMPIANTO ElETTRlee
'I~

Fig. 22·23· Installazione im;J'anto elettrico sulla moto
(pag . .:l2 ) III schema dei collegarne"!; (rlg.
della presente pagina).

Fig. 24 • Com~ndi dei dispositivi dell'impianto eteurico.
Posizione del commutatore. l'impianto elettrico è alimentato in corrente alternata a tensione 6 V. le lampade
O. TullO spento. 1. Luci di posizione conter. III poster. _ 2. sono da 6 V - 25/ 25 W (biluce per abbagliante e anabbagliante) sul proiettore ano
Luci dci proiettore e fanal ino pOsleriore • A. Deviatore per teriore " 11 5, e da 6 V - 5 W per le luci di posizione anteriore e della targa; 6 V-
luci proiellore - B. Pulsante per clacson· M. Pulsante di 10 W per la luce d'arresto; 6 V - 0,6 W per il quadrante del contachilometri. Il vo-
lano è a 6 poli. Il clacson è del tipo a 6 V, per corrente alternata.

45
