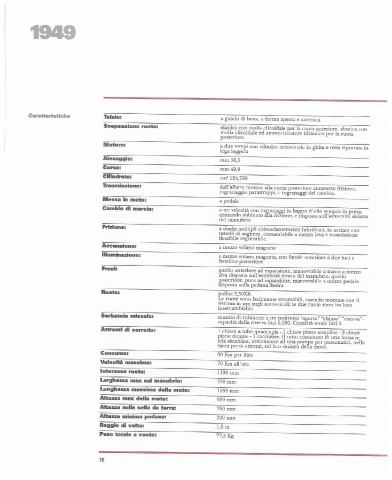

1949

Caratteristiche Telaio: a guscio di lama, a forma aperta e carenata
Sospensione ruote: elastica con molla elicoidale per la ruota anteriore, elastica con
molla elicoidale ed ammortizzatore idraulico per la ruota
posteriore.
Motore: a due tempi con cilindro orizzontale in ghisa e testa riportata in
lega leggera
Alesaggio: mm 56,5
Corsa: mm49,8
Cilindrata: cm' 124,789
Trasmissione: dall'albero motore alla ruota posteriore attraverso frizione,
ingranaggio parastrappi, e ingranaggi del cambio.
Messa in moto: a pedale
Cambio di marcia: a tre velocità con ingranaggi in bagno d'olio sempre in presa,
comando abbinato aIla friZIOne, e aisposto sull'estremita sinistra
del manubrio
Frizione: a dischi multipli abbondantemente lubrificati, in acciaio con
tasselli di sugli ero, comandabile a mezzo leva e trasmissione
flessibile regtstrabile.
Accens ione: a mezzo volano magnete
Illuminazione: a mezzo volano magnete, con fanale anteriore a due luci e
fanalino posteriore
Freni: guello anteriore ad espansione, manovrabile a mano a mezzo
leva disposta sull'estremità destra del manubrio, quello
posteriore, pure ad espansione, manovrabile a mezzo pedale
disposto sulla pedana destra
Ruote: pollici 3,50X8.
Le ruote sono facilmente smontabili, essendo montate con il
sistema in uso sugli autoveicoli; le due ruote sono fra loro
intercambiabili
Serbatoio miscela: munito di rubinetto a tre posizioni "aperto" "chiuso" "riserva" -
capacità della riserva litri 0,650. Capacità totale litri 5.
Attrezzi di corredo: l chiave a tubo quadrupla - l chiave piana semplice - 2 chiavi
piane doppie - l cacciavite. Il tutto contenuto in una borsa in
tela sistemata, unitamente ad una pompa per pneumatici, nella
sacca porta attrezzi, sul lato sinistro della moto.
Consumo: 50 Krn per litro
Velocità massima: 70 Krn all'ora
Interasse ruote: 1130 mm
Larghezza max sul manubrio: 790mm
Lunghezza massima della moto: 1655 mm
Altezza max della moto: 950mm
Altezza sulla sella da terra: 790mm
Altezza minima pedana: 220mm
Raggio di volta: 1,5 m
Peso totale a vuoto: 77,5 Kg

76
