125

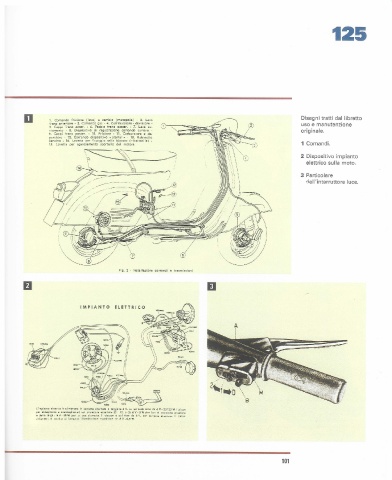

D ,. Comando frizione (leva) e cambio (manopola) • 2. Leva Disegni tratti dal libretto
freno anteriore - 3. Comando gas · 4. Commutatore· deviatore - uso e manutenzione
5. Ceppi freno anter. - 6. Pedale freno poster. - 7. Leva av-
viamento - 8. Dispositivo di registrazione comando cambio . originale.
9. Ceppi frena poster .. 10. Frizione· 11. Carburatore e de-
puratOre - 12. Comando dispositivO c starter )lo - 13. Rubinetto
benzina - 14. Levena per fissaggio selta biposto (ribaltabile) 1 Comandi.
15. Leveua per sganciamento sportello del
2 Dispositivo impianto
elettrico sulla moto.
3 Particolare
riell'interruttore luce.

Fig . 2 . Installazione comandi e trasmissioni

11

l'impianto elettrico è alimentato in corrente ;r,ltern.ltil a tensione 6 V. Le lampade sono da 6 V _ 25/ 25 W {biluce
per abbagliante e ani!lbbagliante) sul proiettore anteriore 0 11 5, e da 6 v - 5 W per luci di posizione anteriore
e della targa ; 61/- 10 W per la luce d'arresto, Il clacson è del tipo da 6 V, per corrente alternata. Il conta-
chilometri è munito di lampada ilIumina1;ione quadrante da 6 V. Q,6 W.

101
