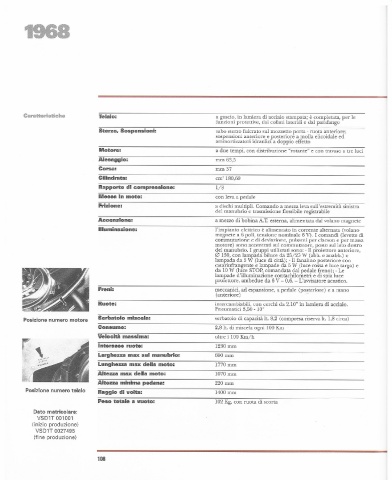

Page 108 - Vespa Tecnica Nr 3

1968

Caratteristiche Telaio: a guscio, in lamiera di acciaio stampata; è completata, per le
funzioni protettive, dai cofani laterali e dal parafango
Sterzo. Sospensioni: tubo sterzo fulcrato sul mozzetto porta - ruota anteriore;
sospensioni anteriore e posteriore a molla elicoidale ed
ammortizzatori idraulici a doppio effetto
Motore: a due tempi, con distribuzione "rotante" e con travaso a tre luci
Alesaggio: mm 63,5
Corsa: mm57
Cilindrata: cm' 180,69
Rapporto di compressione: 1/ 8
Messa in moto: con leva a pedale
Frizione: a dischi multipli. Comando a mezza leva sull'estremità sinistra
del manubrio e trasmissione flessibile registrabile
Accensione: a mezzo di bobina A.T. esterna, alimentata dal volano magnete
Illuminazione: l'impianto elettrico è alimentato in corrente alternata (volano
magnete a 6 poli, tensione nominale 6 V). I comandi (levette di
commutazione e di deviazione, pulsanti per clacson e per massa
motore) sono accentrati sul commutatore, posto sul lato destro
del manubrio. I gruppi utilizzati sono: - TI proiettore anteriore,
o 130, con lampada biluce da 25/ 25 W (abb. e anabb.) e
lampada da 5 W (luce di città); - Il fanalino posteriore con
catarinfrangente e lampade da 5 W (luce rossa e luce targa) e
da lO W (luce STOP, comandata dal pedale freno); - Le
lampade d'illuminazione contachilometri e di spia luce
prOIettore, ambedue da 6 V - 0,6. - L'avvisatore acustico.
Freni: meccanici, ad espansione, a pedale (posteriore) e a mano
(an teriore)
Ruote: intercambiabili, con cerchi da 2.10" in lamiera di acciaio.
Pneumatici 3,50 - lO"
Serbatoio miscela: serbatoio di capacità lt. 8,2 (compresa riserva lt. 1,8 circa)
Posizione numero motore
Consumo: 2,8 lt. di miscela ogni 100 Km
Velocità massima: oltre i 100 Km/h
Interasse ruote: 1230 mm
Larghezza max sul manubrio: 690mm
Lunghezza max della moto: 1770 mm
Altezza max della moto: 1070 mm
Altezza minima pedana: 220mm
Posizione numero telaio Raggio di volta: 1400 mm
Peso totale a vuoto: 102 Kg, con ruota di scorta
Dato matricolare:
VSD1T 001001
(inizio produzione)
VSD1T 0027495
(fine produzione)

108
