Page 109 - Vespa Tecnica Nr 3

180

Hally

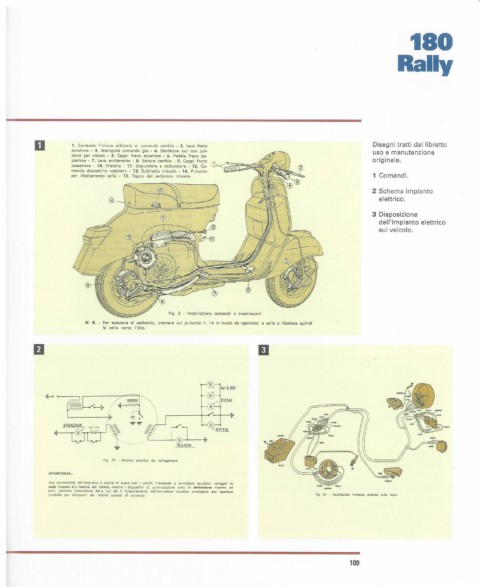

D anteriore - 3. Manopola comando gas · 4. Deviatore luci con pul- Disegni tratti dal libretto
1. Comando frizione abbinato al comar,do cambio - 2. Leva freno
sante per daxon - 5. Ceppi freno anteriore - 6. Pedale freno po- uso e manutenzione
steriore - 7. leva avviamento - 8. Settore cambio - 9. Ceppi freno originale.
posteriore - l O. Frizione - 11. Depuratore e carburatore - 12. Co- ("D-<;' . ~ ~ 'rr~~~~j/
~
'
"
.
...
..
mando dispositivo «starter» - 13. Rubinetto miscela · 14. Pulsante
per ribalta mento sella - 15. Tappo del serbatoio miscela. 1 Comandi.
2 Schema impianto
elettrico.
3 Disposizione
dell'impianto elettrico
sul veicolo.

Fig. 2 - Installazione comandi e trasmissioni
N. B. - Per accedere al serbatoio, premere sul pulsante n. 14 in modo da sganciare la sella e ribaltare quindi
la sella verso l'alto.

fJ Il

Fig. 25 - Schema elettrico dei collegamenti
AVVERTENZA,
Una particolarità dell'impianto e quella di avere tutti i carichi (lampade e avvisatore acustico) collegati in
serie rispetto alle bobine del volano, mentre i dispositivi di commutl!zione sono in derivazione rispetto ad
essi; pertanto l'accensione delle luci ed il fvmionamento dell'avvisatore acustico avvengono per aperturil
(anzichè per chiusura) dei relativi contatti di comando, Fig, - Installnione Impi~nlo elettrico sulla molQ
