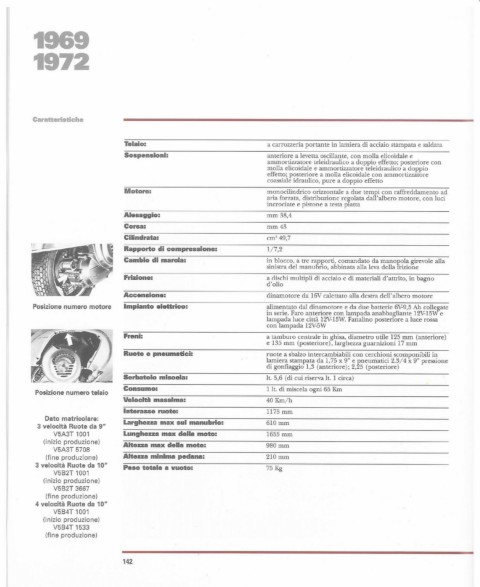

Page 142 - Vespa Tecnica Nr 3

1969

1972

Caratteristiche

Telaio: a carrozzeria portante in lamiera di acciaio stampata e saldata
Sospensioni: anteriore a levetta oscillante, con molla elicoidale e
ammortizzatore teleidraulico a doppio effetto; posteriore con
molla elicoidale e ammortizzatore tele idraulico a doppio
effetto; posteriore a molla elicoidale con ammortizzatore
coassiale idraulico, pure a doppio effetto
Motore: monocilindrico orizzontale a due tempi con raffreddamento ad
?Iia forzata, d!stlibuzione regolata dall'albero motore, con luci
mcrOCIate e pIstone a testa pIatta
Alesaggio: mm 38,4
Corsa: mm43
Cilindrata: cm' 49,7
Rapporto di compressione: 1/ 7,2
Cambio di marcia: in blocco, a tre rapporti, comandato da manopola girevole alla
sinistra del manubno, abbinata alla leva della frizione
Frizione: a dischi multipli di acciaio e di materiali d'attrito, in bagno
d'olio
Accensione: dinamotore da 16V calettato alla destra dell'albero motore
Posizione numero motore Impianto elettrico: alimentato dal dinamotore e da due batterie 6V-9,5 Ah col~~~ate
in serie. Faro anteriore con lampada anabbagliante 12V-15w e
lampada luce città 12V-15W. Fanalino postenore a luce rossa
con lampada 12V-5W
Freni: a tamburo centrale in ghisa, diametro utile 125 mm (anteriore)
e 135 mm (posteriore), larghezza guarnizioni 17 mm
Ruote e pneumatici: ruote a sbalzo intercambiabili con cerchioni scomponibili in
lamiera stampata da 1,75 x 9" e pneumatici 2.3/4 x 9" pressione
di gonfiaggio 1,3 (anteriore); 2,25 (posteriore)
Serbatoio miscela: lt. 5,6 (di cui riserva lt. l circa)
Consumo: l lt. di miscela ogni 65 Km
Posizione numero telaio
Velocità massima: 40Km/h
Interasse ruote: 1175 mm
Dato matricola re: Larghezza max sul manubrio: 610mm
3 velocità Ruote da 9"
V5A3T 1001 Lunghezza max della moto: 1655 mm
(inizio produzione)
Altezza max della moto: 980mm
V5A3T 5708
(fine produzione) Altezza minima pedana: 210mm
3 velocità Ruote da 10"
Peso totale a vuoto: 75 Kg
V5B2T 1001
(inizio produzione)
V5B2T 3667
(fine produzione)
4 velocità Ruote da 10"
V5B4T 1001
(inizio produzione)
V5B4T 1533
(fine produzione)
