Page 143 - Vespa Tecnica Nr 3

50

Bestart

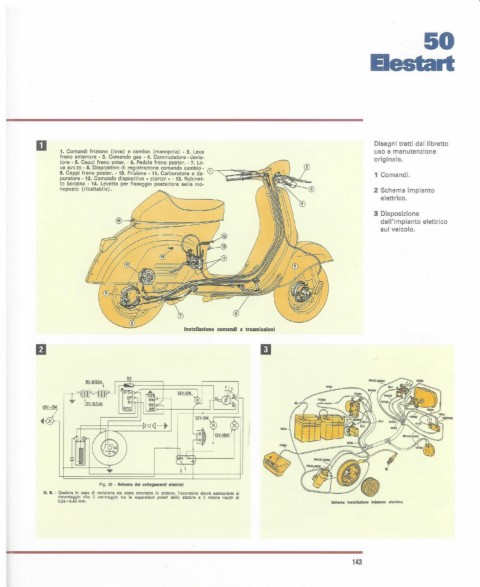

D Disegn i tratti dal libretto
1. Comandi frizione (leva) e cambio (manopola) - 2. Leva uso e manutenzione
freno anteriore - 3. Comando gas - 4. Commutatore - devia- originale.
tore - 5_ Ceppi freno anter. - 6. Pedale freno poster. - 7. Le·
va avv.to - 8. Dispositivo di registrazione comando cambio -
9. Ceppi freno poster. - 10_ Frizione - 11. Carburatore e de- 1 Comandi.
puratore - 12. Comando dispositivo" starter » - 13. Rubinet-
to benzina · 14. Levetta per fissaggio posteriore sella mo-
noposto (ribaltabile). 2 Schema impianto
elettrico.
3 Disposizione
dell'impianto elettrico
sul veicolo.

Installazione comandi e trasmissioni

fJ B

I

Fig. 29 - Schema dei collegamenti elettrici
N. B. - Qualora in caso di revisione sia stato smontato lo 5tatore, l'operatore dovrà assicurarsi al
rimontaggio che il centraggio tra le espansioni polari dello sta!ore e il rotore risulti di
0.25..;-.0.40 mm. Sçhem~ installazione impianto elettrico

143
