200

Hally

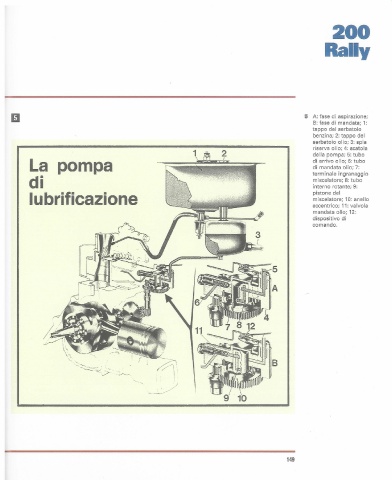

5 A: fase di aspirazione;
B: fase di mandata; 1:
tappo del serbatoio
benzina; 2: tappo del
serbatoio olio; 3: spia
riserva olio; 4: scatola
della pompa; 5: tubo
La pompa di arrivo olio; 6: tubo
di mandata olio; 7:
term inale ingranaggio
di miscelatore; 8: tubo
interno rotante; 9:
pistone del
lubrificazione miscelatore; 10: anello
eccentrico; 11 : valvola
mandata olio; 12:
dispositivo di
comando.

!B

9 10
