Page 151 - Vespa Tecnica Nr 3

200

Hally

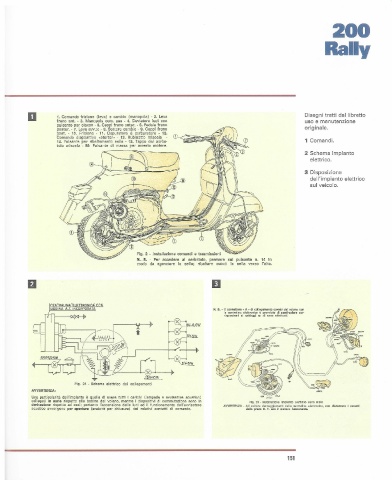

D 1. Comando frizione (leva) e cambio (manopola) - 2. Leva Disegni tratti dal libretto
freno ant .. 3. Manopola com. gas . 4. Deviatore luci con
uso e manutenzione
pulsante per claxon - 5. Ceppi freno anter. - 6. Pedale freno
poster. - 7. Leva avv.to - 8. Settore cambio - 9. Ceppi freno originale.
posto - 10. Frizione - 11. Depuratore e carburatore - 12.
Comando dispositivo orstarter» - 13. Rubinetto miscela
14. Pulsante per ribaltamento sella· 15. Tappo del serba· 1 Comandi.
toio miscela - M: Pulsante di massa per arresto motore.
2 Schema impianto
elettrico.
3 Disposizione
dell'impianto elettrico
sul veicolo.

Fig. 2 - Installazione comandi e trasmissioni
N. _ B. • Per accedere al serbatoio, premere sul 14 in
modo da sganciare la sella; ribaltare quindi la l'alto,

D El

N. B. - Il connettore « A • di collegamento cavetti del volano con
la centralina elettronica è provvisto di punti-colore cor-
rispondenti ai cablaggi su di esso effettuati.

Fig. 24 - Schema elettrico dei collegamenti
AWERTENZA:
Una particolarità dell'impianto è quella di avere tutti i carichi {lampade e avvisatore acustico)
collegati in serie rispetto alle bobine del volano, mentre i dispositivi di commutazione sono in Fig. 23 . Installazione impianto elettrico sulla moto.
derivazione rispetto ad essi; pertanto l'accensione delle luci ed il funzionamento dell'avvisatore AWERTENZA - Ad evitare danneggiamenti della centralina elettronica. non distaccare i cavetti
acustico avvengono per apertura (anzichè per chiusura] dei relativi contatti di comando. dalla presa B. T. con il motore funzionante.

151
