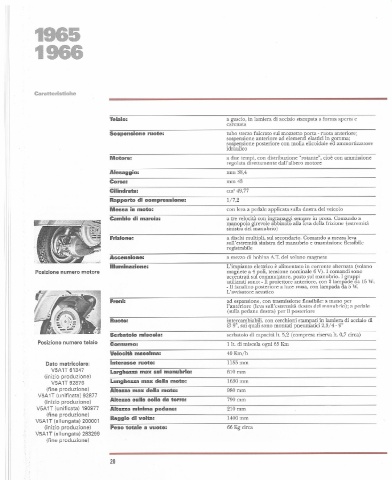

Page 20 - Vespa Tecnica Nr 3

1965

1966

Caratteristiche

Telaio: a guscio, in lamiera di acciaio stampata a forma aperta e
carenata
Sospensione ruote: tubo sterzo fulcrato sul mozzetto porta - ruota anteriore;
sospensione anteriore ad elementi elastici in gomma;
sospensione posteriore con molla elicoidale ed ammortizzatore
idraulico
Motore: a due tempi, con distribuzione "rotante", cioè con ammissione
regolata dIrettamente dall'albero motore
Alesaggio: mm 38,4
Corsa: mm43
Cilindrata: cm' 49,77
Rapporto di compressione: 1/ 7,2
Messa in moto: con leva a pedale applicata sulla destra del veicolo
Cambio di marcia: a tre velocità con ingranaggi sempre in presa. Comando a
manopola girevole abbinato alla feva della frizione (estremità
sinistra del manubrio)
Frizione: a dischi multipli, sul secondario. Comando a mezza leva
sull'estremità sinistra del manubrio e trasmissione flessibile
registrabile
Accensione: a mezzo di bobina A.T. del volano magnete
Illuminazione: L'impianto elettrico è alimentato in corrente alternata (volano
Posizione numero motore magnete a 4 poli, tensione nominale 6 V) . I comandi sono
accentrati sul commutatore, posto sul manubrio. I gruppi
utilizzati sono: - TI proiettore anteriore, con 2 lampade da 15 W;
- TI fanalino postenore a luce rossa, con lampada aa 5 W.
L'avvisatore acustico
Freni: ad espansione, con trasmissione flessibile: a mano per
l'anteriore (leva sull'estremità destra del manubrio); a pedale
(sulla pedana destra) per il posteriore
Ruote: intercambiabili, con cerchioni stampati in lamiera di acciaio di
09", sui quali sono montati pneumatici 2,3/4 - 9"
Serbatoio miscela: serbatoio di capacità lt. 5,2 (compresa riserva lt. 0,7 circa)
Posizione numero telaio
Consumo: l lt. di miscela ogni 65 Km
Velocità massima: 40Km/ h
Dato matricolare: Interasse ruote: 1155 mm
V5AlT 61347
Larghezza max sul manubrio: 610mm
(inizio produzione)
V5AlT 92876 Lunghezza max della moto: 1630 mm
(fine produzione) Altezza max della moto: 980mm
V5A lT (unificata) 92877
Altezza sulla sella da terra: 790mm
(inizio produzione)
V5AlT (unificata) 190977 Altezza minima pedana: 210mm
(fine produzione)
Raggio di volta: 1400mm
V5A lT (allungata) 200001
(inizio produzione) Peso totale a vuoto: 66 Kg circa
V5A lT (allungata) 283299
(fine produzione)

20

III
