50N

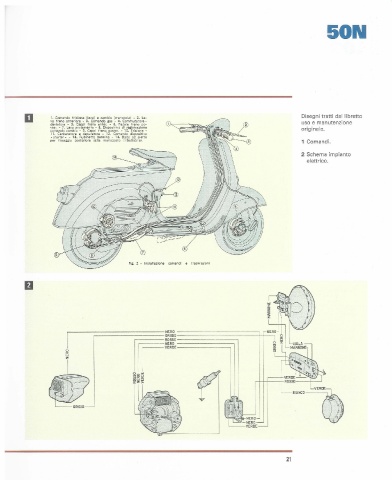

D 1. Comando frizione (leva) e cambio (manopola) - 2. Le- Disegni tratti dal libretto
va freno anteriore - 3. Comando gas - 4. Commutatore-
deviatore - 5. Ceppi freno anter. - 6. Pedale freno po- uso e manutenzione
ster. - 7. Leva avviamento - 8. Dispositivo di registrazione originale.
comando cambia - 9. Ceppi freno poster. - 10. Frizione -
I T. CarbUiatore e depuratore - 12. Com3ndo dispositivo
u starter IO - 13. Rubinetto benzina - 14. Bado ad alette
per fissaggio posteriore sella monoposto (ribaltabile).
1 Comandi.
2 Schema impianto
elettrico.

Fig. Installazione comandi e trasm:ssioni

D

21
