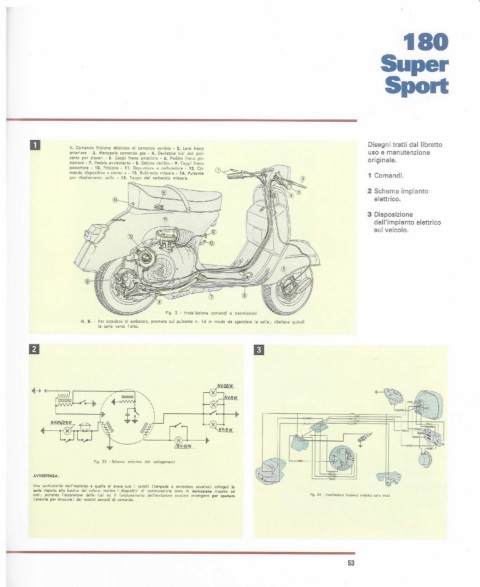

Page 53 - Vespa Tecnica Nr 3

180

Super

Sport

D 1. Comando frizione abbinato al comando cambio· 2. leva freno Disegni tratti dal libretto
anteriore· 3 . Manopola comando gas - 4. Deviatore luci con pul- uso e manutenzione
sante per daxon - 5. Ceppi freno an~eriorc - 6. Pedale freno po- originale.
steriore - 7. Pedale avviamento - 8. Settore cambio - 9. Ceppi freno
posteriore - lO. Frizione - 11. Depuratore e carburatore - 12. Co-
mando dispositivo a: starter» - 13. Rubinetto miscela - 14. Pulsante 1 Comandi.
per ribaltamento sella - 15. Tappo del serbatoio miscela.
2 Schema impianto
elettrico.
3 Disposizione
dell'impianto elettrico
sul veicolo.

Fig. 2 - Installazione comandi e trasmissioni
N. B. - Per accedere al serbatoio, premere sul pulsante n. 14 in modo da sganciare la sella; ribaltare quindi
la sella verso l'alto.

D B

~~n\

'W ~ ~} ,)
/"----+-{

Fig. 25 - Schema elettrico dei collegiJmenti
AVVERTENZA:
Una particolarita dell'impianto è quella di avere tutti i carichi (lampade e avvisatore acustico) co[leg<lli in
!Serie rispetto alle bobine del volano, mentre i dispositivi di commutazione sono in derivazione rispetto ad
essi; pertanto l'accensione delle luci ed il funzionamento dell'avvisatore acustico avvengono per apertura Fig. 2<1 - Inst~lIaljone impianto elettrico sulla moto
(anzichè per chiusurll) dei relativi contatti di comando.

53
