150

                                                                                                Sprint

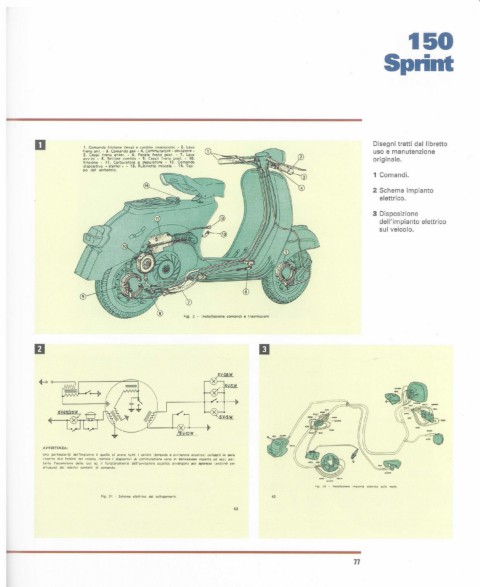

          D           l .  Comando  frizione  (leva)  e  cambio  (manopola)  - 2.  Leva       Disegni tratti dal libretto
                     freno a nt.  - 3.  Comando gas  - 4. Commutatore - deviatore -           uso e manutenzione
                      S.  Ceppi  freno  anter.  - 6.  Pedale  freno  posto  - 7.  Leva
                      avv.to  _  8.  Settore  cambio  - 9.  Ceppi  freno  posto  - lO.        originale.
                      Frizione  - 11.  Carburatore  e  depuratore  - 12.  Comando
                      dispositivo  c  starter.  - 13.  Rubinetto  miscela  - 14.  Tap-
                      po  del  serbatoio.
                                                                                              1  Comandi.
                                                                                              2  Schema impianto
                                                                                               elettrico.
                                                                                              3  Disposizione
                                                                                               dell'impianto elettrico
                                                                                               sul veicolo.












                                               Fig.  2  - Installazione  comandi  e  trasmissioni


         D                                                       Il














            AVVERTENZA:
            Una  pilrtic:olarita  dell'impianto  e Quella  di  avere  tutti  i  çarichi  (lampade  e  avvi~to,e ac:ustic:ol  collegati  in  serie
            r:s;>ctto  alle  bobine  del  volano.  mentre  ;  dispositivi  di  commuta:ione  $ono  in  deriva :::ione  rispetto  ad  essi:  per-
            tanto  l'accensione  delle  luci  ed  il  fun:ionilmento  dell'avvisatore  acustico  avvengono  pu  apertura  (anz;chè  per
            chiusura)  dei  relaTivi  contatti  di  comando.
                                                                               Fit,:.  23   In$lalla zionl!  ,mo,anto  ell!lIrico  sulla  moto
                          Fig.  24  - Schema  elettrico  Clei  collegamenti.   42
