Page 36 - Vespa Tecnica Nr 3

Il

1965

Caratteristiche

MocI.I.G.M. 405
MOTOCICLO ANNO
1965

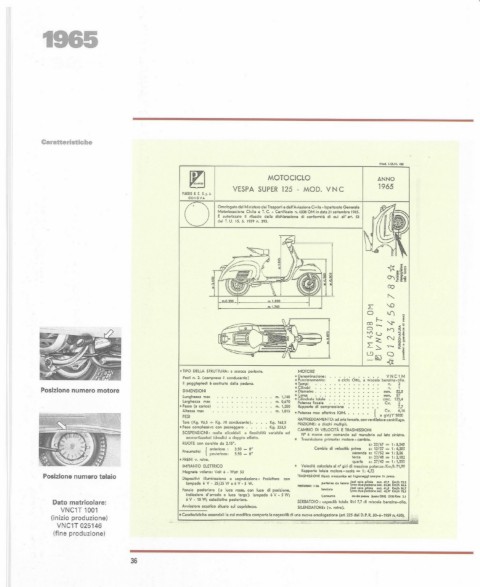

VESPA SU PER 125 - MOD. VNC
o
PI~GGIO & C. S. p. A.
GENOVA
Omologato dal Ministero dei Trasporli e dell'Aviazione Civile -Ispettorato Generale
Molorizzazione Civile e T. C. - Certificalo n. 4308 OM in data 21 seHembre 1965.
t autorizzalo il rilascio della dichiarazione di conformità di cui all' art. 53
del T. U. 15. 6. 1959 n. 393.

!d:

CO
""
L '-O
O L1ì .,
f-..
~
CO - 'J"' ."'
O ~ ::
N") u :ti:
~ "" z c
<:: 2~
0J
I:: ~ ...... ~i
~~ a 1! .8.
{(
~ TIPO DELLA STRunURA: CI scocca parlanle. MOTORE
• Denominazione: . . . . . . . . .. VNCIM
Posli n. 2. (compreso il conducente)
11'. Funzionamento: a ciclo Otto, Il miscela benzina-olio.
Il poggia piedi è costituilo dalla pedana. .. Tempi n. 2
"Cilindri . n. 1
Posizione numero motore DIMENSIONI .. Diametro. 52,5
mm.
57
Lunghezza max m.1,740 *Cors,a ... eme. 123,4
'-' Cilindrata totale
larghezza max m. 0,670 Potenza fiscale .. . . Cv. 2
... Passo (a carico) m. 1,2oo Rapporto di compressione . . 7,7
Altezza max m.1,015 lt. Potenza max effelliva ICM .. Cv. 6,16
PESI { " giri/1' 5000
RAFFREDDAMENTO: ad aria forzatI!, con ventilatore centrifugo.
T <Ha (Kg. 93,S + Kg. 70 conducente). Kg. 163,5 FRIZIONE: l! dischi multipli.
.. Peso complessivo con passeggero . Kg. 233.5 CAMSIO DI VELOCITÀ E TRASMISSIONI
SOSPENSIONI: molle elicoidali CI flessibililà variabile ed N° 4 marce con comando sul manubrio sul I"to sinistro.
ammortizzalori idraulici a doppio eHelto. ~ Trasmissione primario: motore - cambio.
RUOTE con cerchio da 2.15". z: 22/67 = 1: 3,045
Pneumatici {anleri~re: 3.S0 - S· Cambio di velocilà: prima z: 13/57 = 1: 4,385
poslerlore: 3.50 - 8- secondo z: 17/52 = 1: 3,06
terza z: 22/48 = 1: 2,182
JI. FRENI v. retro. quarta z: 27/42 = 1: 1,555
IMPIANTO ELETTRICO ~ Velocità calcol"ta 01 nO giri di massimI! potenza: Km/h 71,99
Magnete volano : Voli 6 - W"H 50 Rapporto tolale motore - l\.Iola = 1: 4,73
Posizione numero telaio Dispositivi illuminazione e segnalazione: ProieHore con TRASMISSIONE (tipo): meccanica ad Ingranaggi lempre in prela.
lampade 6 V - 25/25 W e 6 V - 5 W. PmTUU)K!' 1 la. parlonu da fermo {~~~ d~~ &!I~~lJne:~ ~:~ ~~ ~:i
Fanale posteriore (II luce TOSSII, con luce di posizione, • lllnciato {~:;~ d~~ C!~::ne ::~ ~;t ~~~ ~:~
indicatore d'lIrres!o e luce larga): lompade 6 V - 5 Wi Consumo
6 V - 10 Wi clltadiottro posteriore.
Dato matricola re: SERBATOIO : capacità fotale litri 7,7 di miscela benzina-olio.
Avvisatore IIcuslico silu"lo sul coprislerzo. SILENZIATORE: (v. tetro).
VNClT 1001
• ClIrllHerisiiche essenziali la cui modifica comporta la neçessità di una nuova omologazione (art. 225 del D.P. R. 30·6- 1959 no 420).
(inizio produzione) -,. 2' -$ :'-'-0" ~.4:i&9
VNClT 025146
(fine produzione)
36
