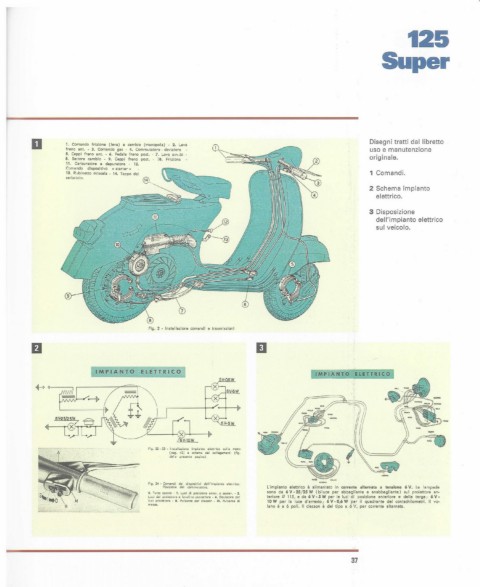

Page 37 - Vespa Tecnica Nr 3

125

Super

D 1. Comando frizione (leva) e cambio (manoJXlla) . 2. Leva Disegni tratti dal libretto
freno ant. - 3. Comando gas - 4. Commutatore - deviatore _ uso e manutenzione
5. Ceppi freno ant. - 6. Pedale freno posto - 7. Leva avv.to .
8. Settore cambio - 9. Ceppi freno posto - 10. Frizione _ originale.
11. Carburatore e depuratore - 12.
Comando dispositivo c starter »
13. Rubinetto miscela - 14. Tappo del 1 Comandi.
serbatoio.
2 Schema impianto
elettrico.
3 Disposizione
dell'impianto elettrico
sul veicolo.

Fig. 2 - Installazione comandi e trasmissioni
fJ Il

LM P I A N T O EL E TT R I c::: (;)
IMPIANTO ELET-TRIC0

Fig. 22 - 23 - InS:<lI Ua: ione impianto ele:trico ~ulla moto
(pag. 42) e schema cei collegamenti (flg_
della presen:e pagina).

Fig. 24 • Comllndi dei diSpOsitivi dell'i mpianto elett rico.
PO$i;:ione del commuta tore. l'impianto elettrico è alimentato in corrente alternata a tensione 6 V. le lampade
O. Tutto spento - 1. Luci di posizione anter. e poster . • 2. sono da 6 V· 25/ 25 W (biluce per abbagliante e anabbagliante) sul proiettore ano
Luci del proiettore e fanalino posteriore· A. Del/iatore per teriore {O 115, e da 6 V · 5 W per le luci di posizione anteriore e della targa i 6 V·
luci proiettore. B. Pulsante per c:lacson . M. Pulsante di 10 W per la luce d'arresto; 6 V · 0,6 W per il quadrante del contachilometri. 11 vo·
lana è a 6 poli. Il clacson è del tipo a 6 V, per corrente alternata.

37
