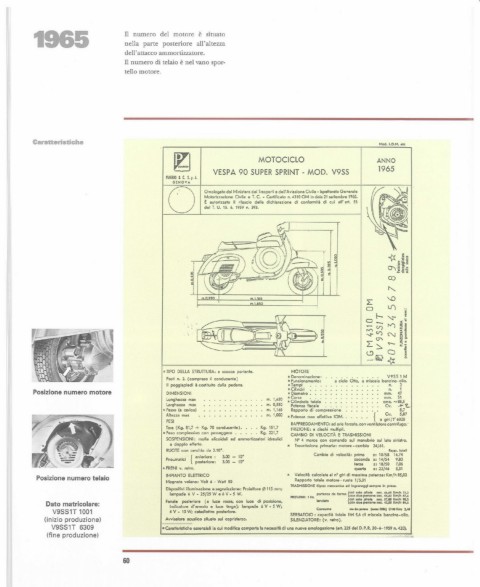

Page 60 - Vespa Tecnica Nr 3

1965 Il numero del motore è situato
nella parte posteriore all'altezza
dell'attacco ammortizzatore.
Il numero di telaio è nel vano spor-
tello motore.

Caratteristiche Mod. I.G.M. 4.Q5
M OTOCICLO ANNO
1965
VESPA 90 SUPER SPRINT - MOD. V9SS
PIAGliIO&C.S.p.A.
GENO V A
Dl
O mologaio dal Ministero dei T rasporfi e dell'Aviazione Civile - Ispettorato Generale
Mo!erinazione Civile e T. C. - Certificalo n. 4310 OM in data 21 setlembre 1965.
t: autorizzato il rilascio della dichiarazione di conformità di cui ali' art. 53
del T. U. 15. 6. 1959 n. 393.

!d!
iii
Q)
"'-
!: ~ \...O
o lfì ]
h "J" ,,-.
o
tr) 1'0 ~ ~
~ o
N> ,,~
z c
-...j- tr) 0.J o e
o-.. N"
Z o
~~ ".... ~]
O ..
~
=-~ <Cz
:;: TIPO DELLA STRUTTURA : a scocca portante. MOTORE
* Denominazione:
Posti n. 2. (compreso il conducente) . ~ cicl~ 6tt~, ~ ';';s~el~ be:';;,~~!;~
*' Funzionamento:
Il poggia piedi è costiluifo d~lIa pedana. J!'.Tempi 2
,,:Cilindri ... n. 1
Posizione numero motore DIMENSIONI N Diamelro .. mm. 47
lt: Corsa ... mm. 51
Lunghezza max m. 1,650 ~ Cilindrata totale eme. r..l88,5
larghezza max m. 0,550 Pofenza fiscale .. . Cv. .-I-'è..
.. Passo (a carico) m.1,165 Rapporto di compressione . 8,7
Altezza max m.l,Ooo * Potenza max effettiva IGM. . J Cv. 5,87
PESI l a giri/l' 6000
RAFFREDDAMENTO: ad aria forzata, con ventilatore centrifugo.-
Tara (Kg. 81,7 + Kg. 70 conducente). Kg. 151,7
FRIZIONE: a dischi multipli.
.. Peso complessivo con passeggero . . Kg. 221,7
CAMBIO DI VELOCITÀ E TRASMISSIONI
SOSPENSIONI: molle elicoidali ed ammortizzatori idraulici N° 4 marce con comando sul manubrio sul IlIto sinistro.
a doppio effetto.
!Il- Trasmissione primaria: motore - cambio 24/61.
RUOTE con cerchio da 2.10·. Rapp. totali
Cambio di velocilà : prima z: 10/58 14,74
Pneumafici - I anleri~re : 3.00 - 10' seconda z: 14/54 9,80
l posteriore: 3.00 - 10'
terza z: 18/50 7,06
*" FRENI v. retro. quarta z: 22/46 5,31
Posizione numero t elaio IMPIANTO ELETTRICO * Velocità calcolata al nO giri di massima potenza: Km/h 85,02
I Magnete volano: Volt 6 - Watt so Repporfa fatllie malore - ruote 1/5,31
TRASMISSIONE (tipo): meccanica ad ingranaggi sempre io presa.
Dispositivi iIIuminaz.ione e segnalaz.ione: Proiettore 0 115 mm;
Il lampade 6 V - 25/25 W e 6 V - 5 W. PRESTA1IOIII: I [IL partente dI! fenno {~~d~~&!~~ne!~ ~:!3 ~~:~ ~~:!
Fanale posteriore (e: luce rosSll, con luce di posizione, lancialo {~~~ d~~ ~~~ne!:~ ~:: ~)~ :!:!
Dato m atricolare: indicatore d'e:rresfo e luce targa): lampade 6 V - 5 W;
, I V9SSn 1001 6 V - 10 W; catadioHro posteriore. Consumo co~ dlle pel"SOM (lImlIt CIII!lJ 1/100 Km: 2,48
SERBATOIO: capacità totale litri 5,6 di miscel;, benzin;, - olio.
(i nizio produzione) Avvisatore acustico situeto sul coprister::z:o. SILENZIATORE: (v. ,.t,o).
V9SSn 6309 $: Care:tteristicne essenziali la cui modifica comporta la necessiti, di una nUOVlI omologazione (art. 225 del D. P. R. 30-6-1959 n. 420).
(fine prod uzione)
60
