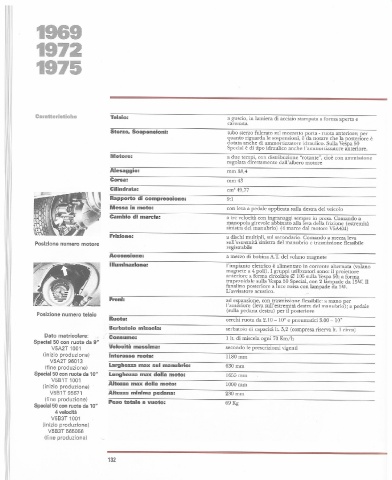

Page 132 - Vespa Tecnica Nr 3

1969

1972

1975

CaraHeristiche Telaio: a guscio, in lamiera di acciaio stampata a forma aperta e
carenata.
Sterzo. Sospensioni: tubo sterzo fulcrato sul mozzetto porta - ruota anteriore; per
quanto riguarda le sospensioni, è da notare che la postenore è
dotata anche eli ammortizzatore idraulico. Sulla Vespa 50
Special è eli tipo idraulico anche l'ammortizzatore anteriore.
Motore: a due tempi, con distribuzione "rotante", cioè con ammissione
regolata dIrettamente dall'albero motore
Alesaggio: mm 38,4
Corsa: mm43
Cilindrata: cm' 49,77
Rapporto di compressione: 9:1
Messa in moto: con leva a pedale applicata sulla destra del veicolo
Cambio di marcia: a tre velocità con ingranaggi sempre in presa. Comando a
manopola girevole abbinato alla feva della frizione (estremità
sinistra del manubrio) (4 marce dal motore V5A4M)
Il
Frizione: a dischi multipli, sul secondario. Comando a mezza leva
sull'estremità sinistra del manubrio e trasmissione flessibile
Posizione numero motore
III registrabile
Accensione: a mezzo eli bobina A.T. del volano magnete
Illuminazione: l'impianto elettrico è alimentato in corrente alternata (volano
III
magnete a 4 poli). I gruppi utilizzatori sono: il proiettore
anteriore a forma circolare 0 105 sulla Vespa 50; a forma
trapezoidale sulla Vespa 50 Special, con 2 lampade da 15W. II
fanalmo postenore a lu<:e rossa con lampade da 5W.
L'avvisatore acustico.
Freni: ad espansione, con trasmissione flessibile: a mano per
l'anteriore (leva sull'estremità destra del manubrio); a pedale
(sulla pedana destra) per il posteriore
Posizione numero telaio
Ruote: cerchi ruota da 2.10 - lO" e pneumatici 3.00 - lO"
Serbatoio miscela: serbatoio eli capacità lt. 5,2 (compresa riserva It. l circa)
Dato matricolare: Consumo: l lt. di miscela ogni 70 Km/h
Special 50 con ruote da 9"
V5A2T 1001 Velocità massima: secondo le prescriziomi vigen ti
(inizio produzione) Interasse ruote: 1180 mm
V5A2T 96013
(fine produzione) Larghezza max sul manubrio: 630mm
Special 50 con ruote da 10" Lunghezza max della moto: 1655 mm
V5B1T 1001 Altezza max della moto: 1000 mm
(inizio produzione)
V5B1T 95671 Altezza minima pedana: 230mm
(fine produzione)
Peso totale a vuoto: 69 Kg
Special 50 con ruote da 10"
4 velocità
V5B3T 1001
(inizio produzione)
V5B3T 565056
(fine produzione)

132
